轻型货架(点击详情)

轻型货架

腾佑轻型货架(5层层板)

产品概述:
轻型货架是仓储货架按照承重量分类中承重较轻的一种货架,采用目前世界通行的组合式结构设计。整个架体只有“立柱片”、“横梁”、“层板”三部分组成,在仓储货架的结构分类中划归为横梁式货架。轻型货架是在当今仓储物流业、电子、医疗、纺织等轻工业中广泛使用的一种货架类型,甚至在居家、办公等环境中也能常常见到它的身影。

腾佑轻型货架 产品特点:
1、选用优质原材料:
型材选用国标Q235B碳素结构钢,板选选用国标SPCC优质冷轧钢板
2、先进合理的结构设计:腾佑轻型货架采用接插式无螺钉结构设计,整个货架由立柱片、横梁、层板三部分构件组成,便于拆装、搬运。
3、随意灵活的组装搭配:既可独立成架,也可由1个主架和若干个副架组合成一个单排,单排长度和单组层数可根据场地尺寸及实际需要自由搭配。
4、方便灵活的空间调整:腾佑轻型货架的每层高度可按50mm节距上下调节,对空间的利用更加随心所欲。
5、精益求精的生产工艺:腾佑轻型货架从型材轧制到板材剪折均使用先进的数控机械,以保证精细的工艺水平;产品表面经过酸洗、磷化等多道前处理工序,采用静电喷塑工艺,外观光洁,既美观大方又防锈耐磨。
6、严格测试的承载性能:单层承重可达到100-150KG,对于小件物品的存放及管理是得心应手,可以有效的提升场地的利用率。

腾佑轻型货架 工艺流程:

型材:冲压—>轧制—>焊接—>打磨 前处理:水洗—>酸洗—>水洗—>中和—>表调—>磷化 静电喷涂—>高温流平、固化
板材:剪切—>折弯—>点焊


腾佑轻型货架 产品参数:

常规外形尺寸

单层载荷

分解构件

构件图

材料规格

材质

1500mm(L)*500mm*2000mm(H)
1200mm(L)*500mm*2000mm(H)

(接受非标定制)

150kg

立柱片

轻型货架各部件标注

50*30*1.0mmC型钢

Q235B

横梁

50*30*1.0mmP型管

Q235B

层板

0.4mm钢板折边加筋

SPCC



腾佑轻型货架 实例截选:

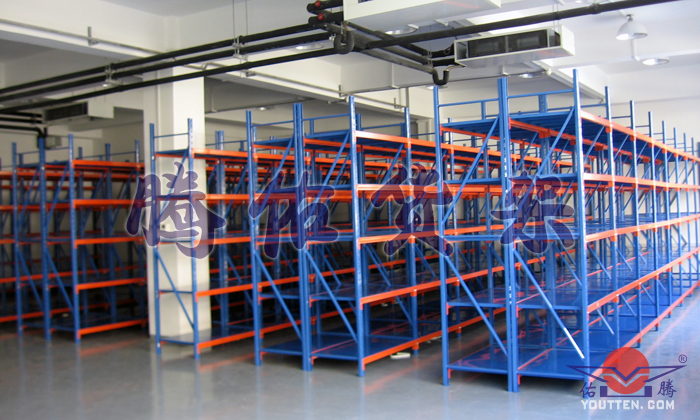

腾佑轻型货架实例

更多实例 >>>
